4 giải pháp thi công cách âm giảm ồn hệ thống HVAC hiệu quả trong công trình lớn

Thi công cách âm giảm ồn hệ thống HVAC là hạng mục khó nhằn nhất khi nghiệm thu các công trình tòa nhà hay nhà máy hiện nay. Chỉ số độ ồn (dB) không đạt chuẩn sẽ khiến bạn gặp khó khăn khi bàn giao đồng thời gây ra những khiếu nại kéo dài từ người sử dụng sau này. Âm thanh máy móc tần số rất thấp và sức xuyên thấu cực mạnh qua bê tông. Vậy làm sao để xử lý triệt để tiếng ồn khí động học và rung động cơ khí mà vẫn đảm bảo tính thẩm mỹ? Hãy cùng Alo Nhà Xinh đi sâu vào giải pháp kỹ thuật thực tế ngay sau đây.



CÁC NGUỒN PHÁT SINH TIẾNG ỒN TRONG HỆ THỐNG HVAC



Trước khi tiến hành thi công cách âm giảm ồn hệ thống HVAC, cần hiểu rõ tiếng ồn xuất phát từ đâu. Trong thực tế, hệ thống HVAC có nhiều nguồn phát sinh âm thanh khác nhau, bao gồm cả tiếng ồn cơ học và tiếng ồn truyền qua đường ống.

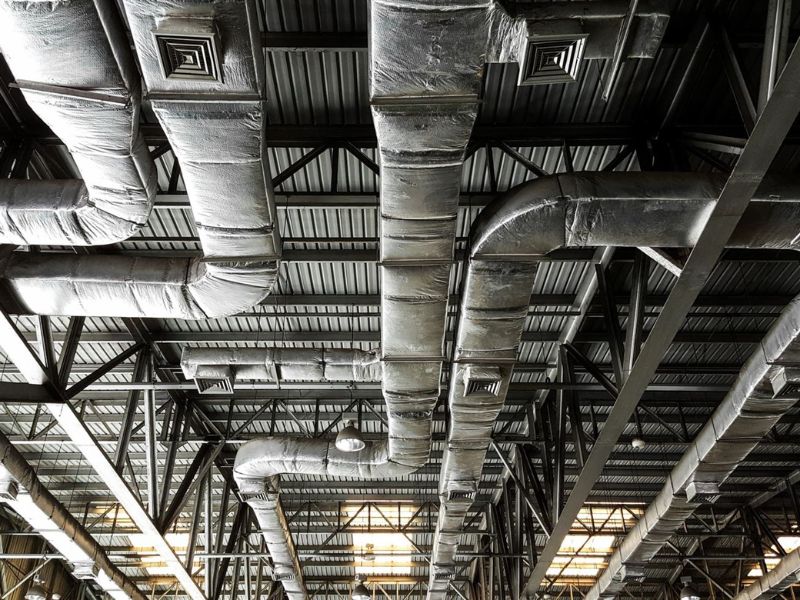

Thi công cách âm giảm ồn hệ thống HVAC



Tiếng ồn từ quạt và động cơ



Quạt gió trong AHU hoặc FCU là nguồn âm thanh chính. Khi hoạt động ở tốc độ cao, cánh quạt tạo ra dòng khí mạnh, gây tiếng ồn từ 70–85 dB tùy theo công suất thiết bị. Trong các hệ thống lớn, tiếng ồn từ quạt có thể truyền trực tiếp vào đường ống gió và lan ra toàn bộ hệ thống.



Tiếng ồn do dòng khí trong ống gió



Khi tốc độ gió vượt quá mức thiết kế (thường trên 7–8 m/s), dòng khí bắt đầu tạo ra hiện tượng nhiễu loạn. Chúng gây ra tiếng rít gió khá phổ biến trong nhiều công trình.



Trong các dự án thi công cách âm giảm ồn hệ thống HVAC, kỹ sư thường phải tính toán lại lưu lượng gió và kích thước ống để hạn chế hiện tượng này. Nếu tốc độ gió không được kiểm soát hợp lý, việc bổ sung vật liệu cách âm cũng khó đạt hiệu quả tối ưu.



Tiếng rung truyền qua kết cấu



Trong nhiều dự án thi công cách âm giảm ồn hệ thống HVAC, xử lý rung động cơ học thậm chí còn quan trọng hơn cả việc xử lý âm thanh trong không khí. Máy nén, quạt hoặc bơm khi vận hành sẽ tạo rung động và truyền qua sàn, khung thép hoặc hệ treo. Nếu không có hệ đế chống rung, rung động này có thể lan sang tường hoặc trần của tòa nhà.

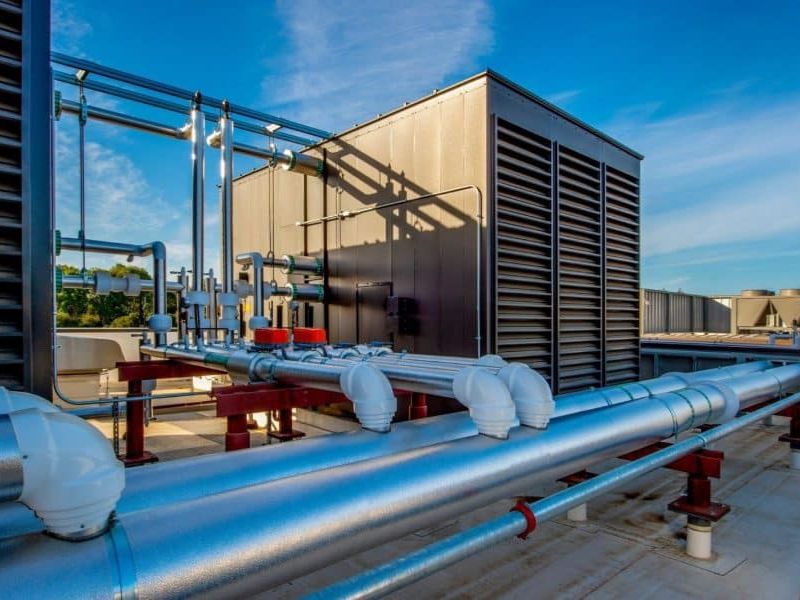

Dự án cách âm giảm ồn hiệu quả cho hệ thống HVAC



Tiếng ồn lan truyền qua hệ thống ống gió



Xem thêm: Giải pháp cách âm quán bar mini



Ống gió không chỉ dẫn khí mà còn có thể trở thành đường truyền âm. Trong nhiều công trình, âm thanh từ phòng máy có thể đi theo đường ống gió và phát ra ở các cửa gió của phòng khác. Các nghiên cứu cho thấy ống gió kim loại có khả năng suy giảm âm thanh tự nhiên khá thấp, chỉ khoảng 1-2 dB trên mỗi mét ở tần số cao.



Chính vì vậy, thi công xử lý tiếng ồn HVAC cần được triển khai đồng bộ ở cả nguồn phát và đường truyền âm.



CẤU TRÚC CÁCH ÂM TIÊU CHUẨN CHO HỆ THỐNG HVAC



Trong các công trình thương mại hoặc công nghiệp, kỹ sư thường sử dụng nhiều lớp giải pháp khác nhau để kiểm soát tiếng ồn. Thi công cách âm hệ thống HVAC thường gồm các thành phần sau.



Hộp tiêu âm



Hộp tiêu âm là giải pháp quan trọng khi thi công cách âm giảm ồn hệ thống HVAC trong các tòa nhà lớn. Thiết bị chuyên dụng này được lắp trực tiếp vào đường ống gió nhằm hấp thụ âm thanh.



Thông thường, hộp tiêu âm có cấu tạo nhiều lớp. Phần vỏ ngoài được làm bằng thép mạ kẽm hoặc thép sơn tĩnh điện để đảm bảo độ bền và khả năng chịu lực. Bên trong là lớp vật liệu hấp thụ âm thanh như bông khoáng hoặc fiberglass với tỷ trọng tương đối cao nhằm tăng khả năng tiêu âm. Để bảo vệ lớp vật liệu này khỏi dòng khí thổi trực tiếp, bề mặt tiếp xúc với luồng gió thường được phủ một lớp kim loại đục lỗ.



Khi không khí đi qua, sóng âm sẽ bị hấp thụ bởi lớp vật liệu tiêu âm, từ đó giảm mức ồn truyền trong ống. Một số hộp tiêu âm có chiều dài từ 0,9 – 3 m và có thể giảm tiếng ồn từ 15–40 dB tùy theo thiết kế.



Hộp tiêu âm là giải pháp quan trọng khi thi công cách âm giảm ồn hệ thống HVAC



Vách cách âm phòng máy



Phòng đặt AHU hoặc chiller thường là nơi có mức tiếng ồn cao nhất trong hệ thống HVAC. Trong các dự án thực tế, mức ồn trong phòng máy có thể đạt từ 80–95 dB. Nếu không xử lý cách âm, âm thanh có thể xuyên qua tường và lan sang khu vực lân cận.



Vì vậy, nhiều công trình áp dụng cấu trúc thi công cách âm giảm ồn hệ thống HVAC nhiều lớp gồm:



- Tường bê tông hoặc gạch dày.



- Khung xương thép.



- Bông khoáng tỷ trọng 60–100 kg/m³.



- Tấm thạch cao hoặc panel tiêu âm.



Cấu trúc này có thể giúp giảm mức truyền âm qua tường khoảng 30-45 dB.



Ống gió tiêu âm



Ngoài hộp tiêu âm, nhiều công trình thi công cách âm giảm ồn hệ thống HVAC còn sử dụng ống gió lót vật liệu hấp thụ âm. Thông thường, lớp tiêu âm bên trong ống gió có độ dày khoảng 25-50 mm và được lắp trong đoạn ống dài 3-4 m gần quạt gió. Lớp lót này giúp giảm đáng kể tiếng ồn trung và cao tần khi âm thanh truyền trong ống. Ngoài ra, thiết kế đường ống với nhiều đoạn cong hợp lý cũng có thể giúp tán xạ sóng âm, làm giảm mức ồn.



Hệ đế chống rung



Không chỉ tiếng ồn, rung động từ thiết bị HVAC cũng là vấn đề lớn trong nhiều công trình. Các hệ thống hiện đại thường sử dụng đế cao su giảm chấn, lò xo chống rung, khung treo đàn hồi. Hệ đế chống rung tốt có thể giảm 80–95% rung động truyền sang kết cấu công trình. Nhờ đó, thi công giảm ồn HVAC đạt hiệu quả ổn định và lâu dài.



SAI LẦM PHỔ BIẾN KHI THI CÔNG CÁCH ÂM HVAC



Trong thực tế, nhiều công trình thi công cách âm giảm ồn hệ thống HVAC vẫn gặp tình trạng tiếng ồn HVAC dù đã đầu tư hệ thống khá lớn. Nguyên nhân thường đến từ những sai lầm trong thiết kế và thi công.

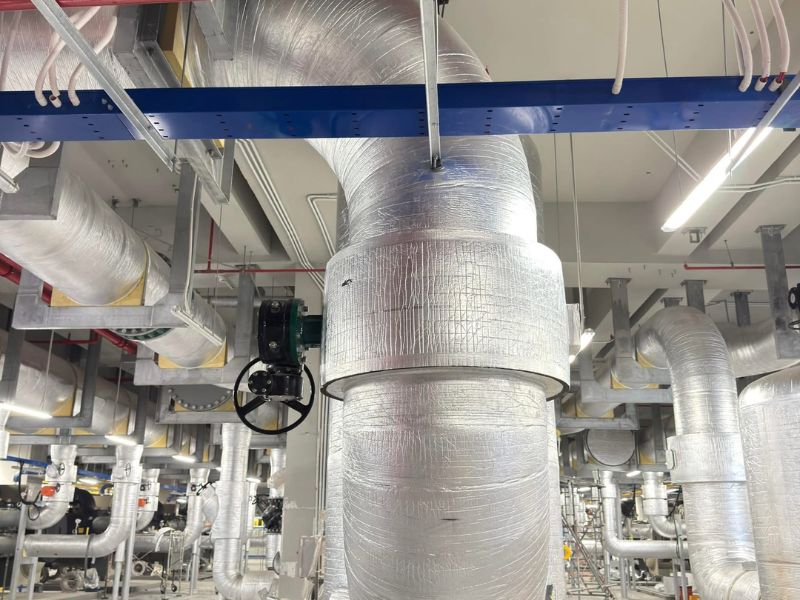

Công trình thi công cách âm giảm ồn hệ thống HVAC tối ưu chi phí



Chỉ xử lý một vị trí



Xem thêm: Kinh nghiệm cách âm hội trường Vũng Tàu



Nhiều đơn vị thi công cách âm giảm ồn hệ thống HVAC chỉ lắp hộp tiêu âm ở quạt gió mà bỏ qua các vị trí khác như trần phòng máy hoặc ống gió. Âm thanh sau đó vẫn có thể truyền qua kết cấu công trình hoặc lan theo đường ống khác.



Không tính toán tổn thất áp suất



Hộp tiêu âm hoặc vật liệu lót ống gió sẽ làm tăng tổn thất áp suất trong thi công cách âm giảm ồn hệ thống HVAC. Ví dụ một hộp tiêu âm có thể gây tổn thất khoảng 60-80 Pa nếu thiết kế không đúng. Nếu không tính toán lại công suất quạt, lưu lượng gió có thể giảm đáng kể.



Thi công không kín



Những khe hở nhỏ quanh ống gió hoặc tường phòng máy có thể trở thành điểm rò âm thanh. Âm thanh có thể lọt qua các khe hở này và lan ra ngoài dù thi công giảm tiếng ồn máy móc tốt.



Bỏ qua rung động cơ học



Sai lầm khác trong thi công cách âm giảm ồn hệ thống HVAC là bỏ qua rung động cơ học của thiết bị. Nếu chỉ xử lý vật liệu cách âm mà không lắp hệ đế chống rung, rung động từ máy nén hoặc quạt vẫn có thể truyền qua sàn và lan ra các khu vực xung quanh.



QUY TRÌNH THI CÔNG CÁCH ÂM HVAC GỒM NHỮNG BƯỚC NÀO?



Đơn vị chuyên nghiệp như Alo Nhà Xinh luôn tuân thủ quy trình thi công cách âm giảm ồn hệ thống HVAC chặt chẽ để đảm bảo hiệu quả giảm ồn cao nhất. Vậy quy trình thi công cách âm HVAC gồm những bước nào?

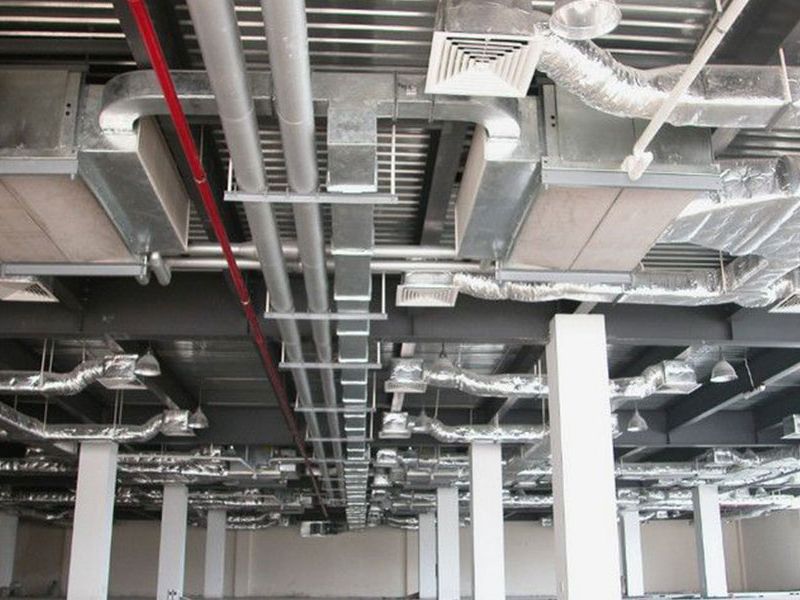

Phương án thi công cách âm HVAC đảm bảo đúng quy trình



- Bước 1: Khảo sát và đo đạc độ ồn: Dùng máy đo chuyên dụng xác định cường độ âm thanh (dB) và dải tần số gây ồn chính. Mỗi loại máy có tần số khác nhau, cần vật liệu khác nhau.



- Bước 2: Thiết kế giải pháp: Tính toán độ dày vách, kích thước hộp tiêu âm và loại lò xo chống rung phù hợp với trọng lượng máy.



- Bước 3: Thi công hệ thống chống rung chân máy: Lắp đặt lò xo hoặc bệ bê tông giảm chấn trước khi đặt máy vào vị trí.



- Bước 4: Thi công vách và trần cách âm phòng máy: Lắp đặt khung xương, nhồi vật liệu cách âm và đóng tấm phủ mặt.



- Bước 5: Lắp đặt hộp tiêu âm và bọc ống gió: Xử lý các đường ống dẫn khí để âm thanh không lan truyền theo đường gió.



- Bước 6: Nghiệm thu và đo kiểm: Sau khi hoàn thiện, cho máy chạy hết công suất và dùng máy đo lại độ ồn tại các khu vực xung quanh để đối chiếu với cam kết ban đầu.



Nếu bạn đang đau đầu vì thi công cách âm giảm ồn hệ thống HVAC, hãy liên hệ ngay với Alo Nhà Xinh qua số hotline. Kỹ thuật viên của chúng tôi sẽ xuống tận công trình để đo đạc và tư vấn phương án xử lý triệt để, tiết kiệm nhất cho bạn.
